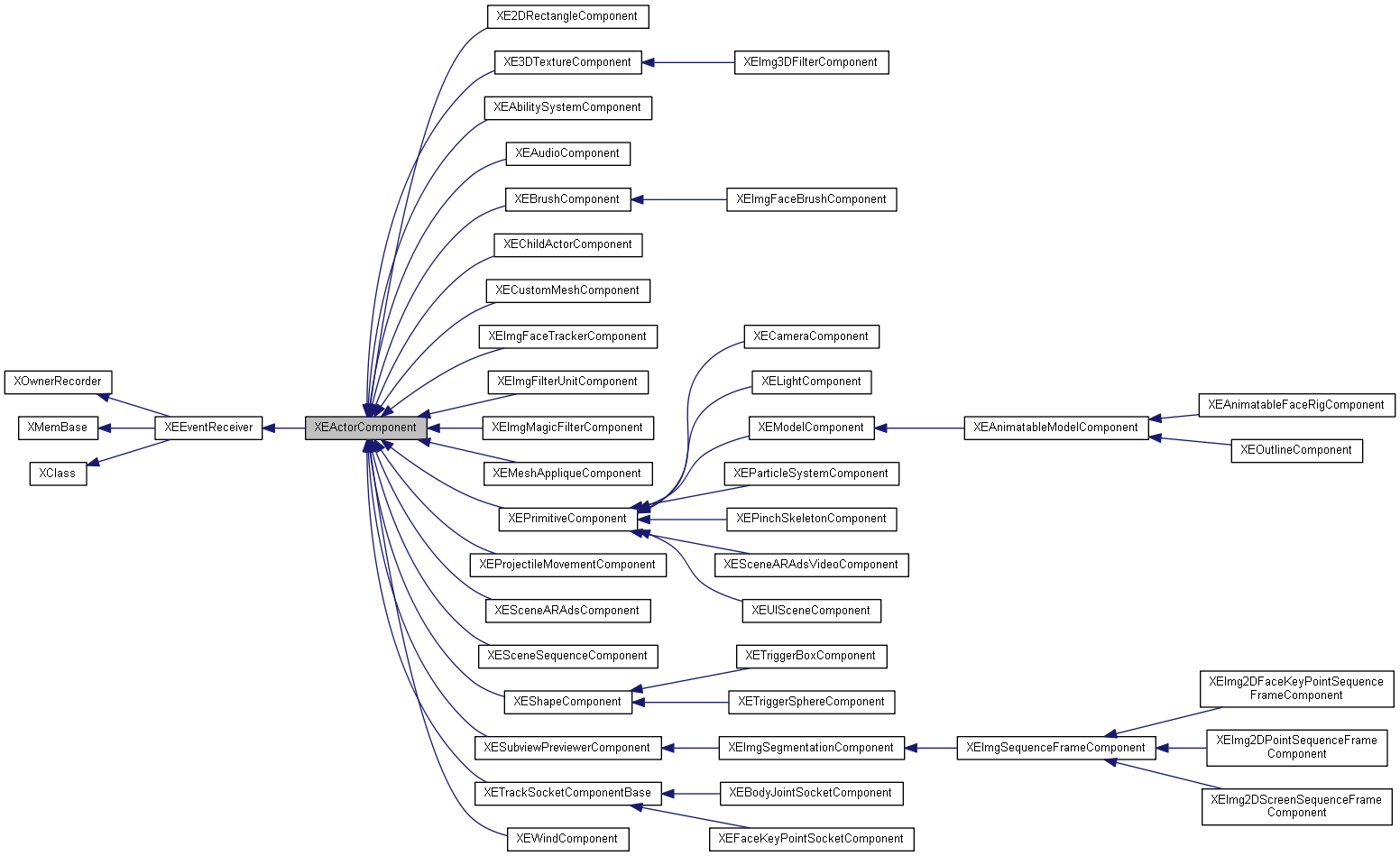

类 XEActorComponent 继承关系图:

Functions
function XEActorComponent	new () end

function XEActorComponent	GetTypeName () end

function XEActorComponent	Release () end

function XEActorComponent	Empty () end

function XEActorComponent	PreTick (fDelMs) end

function XEActorComponent	Tick (fDelMs, bForceTick) end

function XEActorComponent	PostTick (fDelMs) end

function XEActorComponent	PresentPhysics (fDelMs) end

function XEActorComponent	Render (pViewport) end

function XEActorComponent	AttachToComponent (pParent) end

function XEActorComponent	DetachFromParent () end

function XEActorComponent	Initialize (pActor) end

function XEActorComponent	GetCusAABB (pfRadius) end

function XEActorComponent	RayPick (hr) end

function XEActorComponent	RayPick (hr, viewport, vScreenPoint) end

function XEActorComponent	UpdateForSerialize () end

function XEActorComponent	SetDeleted (bDelete) end

function XEActorComponent	OnSocketTick (pBindSocketIns, matWorld) end

function XEActorComponent	OnSocketRender (pBindSocketIns) end

function XEActorComponent	SetHidden (bHide) end

function XEActorComponent	AddToSubview (pSubviewName, bRenderOnlyInSubview, bResetupSubview) end

function XEActorComponent	RemoveFromSubview (bResetupSubview, pSubviewName) end

function XEActorComponent	IsInSubview (pSubviewName) end

function XEActorComponent	GetSubviewEdgeLength (pViewport) end

function XEActorComponent	GetRenderPrimitive () end

function XEActorComponent	MergeToWorldTransform (mat) end

function XEActorComponent	ApplyWorldTransform (mat) end

function XEActorComponent	GetRawWorldTransform () end

function XEActorComponent	GetAttachParentComponent () end

function XEActorComponent	GetAllChildComponents (container) end

function XEActorComponent	GetAllChildComponents () end

function XEActorComponent	GetChildComponents () end

function XEActorComponent	HasChildComponent () end

function XEActorComponent	AddChildComponent (pChild) end

function XEActorComponent	RemoveChildComponent (pChild) end

function XEActorComponent	SetActorOwner (pActor) end

function XEActorComponent	GetActorOwner () end

function XEActorComponent	ReleaseActorOwner () end

function XEActorComponent	IsTransformMergeMode () end

function XEActorComponent	GetTransform () end

function XEActorComponent	GetWorldOwner (bStandaloneOwnerWorldAsWell) end

function XEActorComponent	SetWorldOwner (pWorld) end

function XEActorComponent	GetForwardVector () end

function XEActorComponent	GetUpVector () end

function XEActorComponent	GetRightVector () end

function XEActorComponent	SetForwardDirAndUp (vForwardDir, vUp) end

function XEActorComponent	SetPositionAndForwardDirUp (vPosition, vForwardDir, vUp) end

function XEActorComponent	RotateX (fDeltaRadian) end

function XEActorComponent	RotateY (fDeltaRadian) end

function XEActorComponent	RotateZ (fDeltaRadian) end

function XEActorComponent	RotateAxis (vRotateAxis, fDeltaRadian) end

function XEActorComponent	DeltaLocalMove (deltaMovement) end

function XEActorComponent	DeltaLocalRotation (deltaRotateEuler) end

function XEActorComponent	DeltaLocalScale (deltaScale) end

function XEActorComponent	GetLocation () end

function XEActorComponent	GetQuat () end

function XEActorComponent	GetScale () end

function XEActorComponent	GetIndex () end

function XEActorComponent	IsDeleted () end

function XEActorComponent	IsModified () end

function XEActorComponent	IsHidden () end

function XEActorComponent	SetModified (bModified) end

function XEActorComponent	GetWorldLocation () end

function XEActorComponent	GetWorldRotation () end

function XEActorComponent	GetWorldScale () end

function XEActorComponent	GetWorldTransform () end

function XEActorComponent	LocalToWorld (position) end

function XEActorComponent	LocalToWorld (vector) end

function XEActorComponent	WorldToLocal (position) end

function XEActorComponent	WorldToLocal (vector) end

function XEActorComponent	MoveComponent (vNewWorldLocation, qNewWorldQuaternion) end

function XEActorComponent	ScaleComponent (vNewScale) end

function XEActorComponent	UpdateWorldTransformCommon () end

function XEActorComponent	GetDistanceToCamera (pWorld) end

Variables
	XEActorComponent = {}

XEActorComponent	ERT_RUNTIME = 0

XEActorComponent	ERT_EDITOR = 0

Function Documentation

◆ AddChildComponent()

function XEActorComponent AddChildComponent ( pChild )

为当前组件添加子组件

Parameters

pChild XEActorComponent 将要添加到当前组件的子组件列表的组件

Returns: void

◆ AddToSubview()

function XEActorComponent AddToSubview	(	pSubviewName	,
		bRenderOnlyInSubview	,
		bResetupSubview
	)

该组件添加到子视图中，子视图位于该组件的所属世界中，要先设置该组件的世界所属

Parameters

pSubviewName	string 渲染的子视图名称
bRenderOnlyInSubview	boolean 是否只在子视图中渲染
bResetupSubview	boolean 是否立即重新安装子视图

Returns: boolean 是否成功

◆ ApplyWorldTransform()

function XEActorComponent ApplyWorldTransform ( mat )

设置当前非头饰的组件的世界矩阵

Parameters

mat XMATRIX4

Returns: boolean 是否设置成功

◆ AttachToComponent()

function XEActorComponent AttachToComponent ( pParent )

将当前组件附加到父节点组件pParent上面，也就是将当前组件作为pParent的子组件

Parameters

pParent XEActorComponent 将被当前组件附加的父节点组件

Returns: void

◆ DeltaLocalMove()

function XEActorComponent DeltaLocalMove ( deltaMovement )

应用局部坐标系下的些许位置变化

Parameters

deltaMovement XVECTOR3 位置变化大小

Returns: void

◆ DeltaLocalRotation()

function XEActorComponent DeltaLocalRotation ( deltaRotateEuler )

应用局部坐标系下的些许旋转变化

Parameters

deltaRotateEuler XVECTOR3 旋转变化大小

Returns: void

◆ DeltaLocalScale()

function XEActorComponent DeltaLocalScale ( deltaScale )

应用局部坐标系下的些许缩放变化

Parameters

deltaScale XVECTOR3 缩放变化大小

Returns: void

◆ DetachFromParent()

function XEActorComponent DetachFromParent ( )

将当前组件从其父节点组件上移除，也就是将当前组件与其父节点组件解除父子关系

Returns: void

◆ Empty()

function XEActorComponent Empty ( )

清空当前组件及其children的所有实例

Returns: void

◆ GetActorOwner()

function XEActorComponent GetActorOwner ( )

获取当前组件所属的XEActor

Returns: XEActor

◆ GetAllChildComponents() [1/2]

function XEActorComponent GetAllChildComponents ( container )

获取当前组件的所有子组件，包括直接子组件，也包括子组件所包含的子组件。即此函数用于获取当前组件的所有“子孙”组件.

Parameters

container XEActorComponent[] 包含当前组件的所有“子孙”组件的列表

Returns: void

◆ GetAllChildComponents() [2/2]

function XEActorComponent GetAllChildComponents ( )

XEActorComponent_GetAllChildComponents01

Returns: XEActorComponent[]; void

◆ GetAttachParentComponent()

function XEActorComponent GetAttachParentComponent ( )

获取当前组件的父组件

Returns: XEActorComponent

◆ GetChildComponents()

function XEActorComponent GetChildComponents ( )

获取当前组件的所有直接子组件，不包括子组件所包含的子组件

Returns: XEActorComponent[]

◆ GetCusAABB()

function XEActorComponent GetCusAABB ( pfRadius )

获取当前组件的AABB包围盒。对于不同类型的组件，其AABB包围盒数据不同。如XEActorComponent的包围盒数据是基于组件的世界坐标和半径计算出来的；而XEModelComponent的包围盒是从引擎中获取模型实例已计算好的数据

Parameters

pfRadius number 当前组件用于计算AABB包围盒大小的参数因子

Returns: XCusAABB

◆ GetDistanceToCamera()

function XEActorComponent GetDistanceToCamera ( pWorld )

获取当前组件到视口绑定的虚拟相机的距离

Parameters

pWorld XEWorld

Returns: number

◆ GetForwardVector()

function XEActorComponent GetForwardVector ( )

获取当前Actor在世界坐标系下的朝向(Z)单位向量

Returns: XVECTOR3

◆ GetIndex()

function XEActorComponent GetIndex ( )

获取组件索引

Returns: number

◆ GetLocation()

function XEActorComponent GetLocation ( )

获取当前组件在局部坐标系的坐标，不是世界坐标系

Returns: XVECTOR3

◆ GetQuat()

function XEActorComponent GetQuat ( )

获取当前组件在局部坐标系的四元数，四元数表示朝向

Returns: XQUATERNION

◆ GetRawWorldTransform()

function XEActorComponent GetRawWorldTransform ( )

获取当前XEActor的原始世界矩阵，实际是从引擎获取当前实例的世界矩阵

Returns: XMATRIX4

◆ GetRenderPrimitive()

function XEActorComponent GetRenderPrimitive ( )

获取引擎渲染图元

Returns: IXPrimitiveBase

◆ GetRightVector()

function XEActorComponent GetRightVector ( )

获取当前Actor在世界坐标系下的向右(X)单位向量

Returns: XVECTOR3

◆ GetScale()

function XEActorComponent GetScale ( )

获取当前组件在局部坐标系的大小

Returns: XVECTOR3

◆ GetSubviewEdgeLength()

function XEActorComponent GetSubviewEdgeLength ( pViewport )

从可能的顶点数据中获取合适的两边长作为subview纹理的两边长，一般为最长边的两点与其中位点此三点构成的两边。

Parameters

pViewport XEViewport 视口对象

Returns: XVECTOR2; boolean 是否成功

◆ GetTransform()

function XEActorComponent GetTransform ( )

获取当前组件的变换数据，包括世界坐标、朝向、大小等

Returns: XETransform

◆ GetTypeName()

function XEActorComponent GetTypeName ( )

获取当前XEActorComponent的类型，默认是ActorComponent。如XEModelComponent的类型是ModelComponent； XEParticleSystemComponent的类型是ParticleSystemComponent。

Returns: string

◆ GetUpVector()

function XEActorComponent GetUpVector ( )

获取当前Actor在世界坐标系下的UP(Y)单位向量

Returns: XVECTOR3

◆ GetWorldLocation()

function XEActorComponent GetWorldLocation ( )

获取当前组件在世界坐标系下的位置

Returns: XVECTOR3

◆ GetWorldOwner()

function XEActorComponent GetWorldOwner ( bStandaloneOwnerWorldAsWell )

获取当前组件所处的世界对象，也就是当前组件所属的XEActor所处的世界

Parameters

bStandaloneOwnerWorldAsWell boolean

Returns: XEWorld

◆ GetWorldRotation()

function XEActorComponent GetWorldRotation ( )

获取当前组件在世界坐标系下的旋转

Returns: XQUATERNION

◆ GetWorldScale()

function XEActorComponent GetWorldScale ( )

获取当前组件在世界坐标系下的缩放

Returns: XVECTOR3

◆ GetWorldTransform()

function XEActorComponent GetWorldTransform ( )

获取当前组件在世界坐标系下的变换矩阵

Returns: XMATRIX4

◆ HasChildComponent()

function XEActorComponent HasChildComponent ( )

判断当前组件是否有子组件

Returns: boolean

◆ Initialize()

function XEActorComponent Initialize ( pActor )

根据pActor初始化当前组件的部分数据，包含当前组件所属的XEActor及当前组件的索引等

Parameters

pActor XEActor 当前组件所属的XEActor，一般而言，每个XEActor都至少包含一个组件

Returns: void

◆ IsDeleted()

function XEActorComponent IsDeleted ( )

判断当前组件是否被标记为已删除

Returns: boolean

◆ IsHidden()

function XEActorComponent IsHidden ( )

判断当前组件是否是隐藏状态

Returns: boolean

◆ IsInSubview()

function XEActorComponent IsInSubview ( pSubviewName )

是否已经存在于一个子视图中

Parameters

pSubviewName string 指定从子视图的名称，如果为空，则判定是否存在于任意一个关联的子视图中

Returns: boolean 是否存在

◆ IsModified()

function XEActorComponent IsModified ( )

判断当前组件是否被修改

Returns: boolean

◆ IsTransformMergeMode()

function XEActorComponent IsTransformMergeMode ( )

判断Transform是否处于合并模式

Returns: boolean

◆ LocalToWorld() [1/2]

function XEActorComponent LocalToWorld ( position )

把一个模型坐标系下的位置坐标转换为世界坐标.

Parameters

position XVECTOR3

Returns: XVECTOR3

◆ LocalToWorld() [2/2]

function XEActorComponent LocalToWorld ( vector )

把一个模型坐标系下的位置或旋转坐标转换为世界坐标.

Parameters

vector XVECTOR4

Returns: XVECTOR4

◆ MergeToWorldTransform()

function XEActorComponent MergeToWorldTransform ( mat )

合并到世界矩阵

Parameters

mat	XMATRIX4 offset

Returns: boolean 是否成功

◆ MoveComponent()

function XEActorComponent MoveComponent	(	vNewWorldLocation	,
		qNewWorldQuaternion
	)

将当前组件的位置和朝向分别为设为vNewWorldLocation和qNewWorldQuaternion

Parameters

vNewWorldLocation	XVECTOR3
qNewWorldQuaternion	XQUATERNION

Returns: boolean

◆ new()

function XEActorComponent new ( )

XEActorComponent_new00

Returns: XEActorComponent

◆ OnSocketRender()

function XEActorComponent OnSocketRender ( pBindSocketIns )

当当前组件被绑定到其他槽上时，渲染该插槽上的物体。

Parameters

pBindSocketIns XEBindSocketInstance

Returns: void

◆ OnSocketTick()

function XEActorComponent OnSocketTick	(	pBindSocketIns	,
		matWorld
	)

当当前组件被绑定到其他槽上时，用于根据槽的变换更新当前组件的状态[Tick]。

Parameters

pBindSocketIns	XEBindSocketInstance
matWorld	XMATRIX4

Returns: void

◆ PostTick()

function XEActorComponent PostTick ( fDelMs )

更新当前组件[帧后]

Parameters

fDelMs number 每帧更新的时间间隔(ms)

Returns: void

◆ PresentPhysics()

function XEActorComponent PresentPhysics ( fDelMs )

更新物理

Parameters

fDelMs number

Returns: void

◆ PreTick()

function XEActorComponent PreTick ( fDelMs )

更新当前组件[帧前]

Parameters

fDelMs number 每帧更新的时间间隔(ms)

Returns: void

◆ RayPick() [1/2]

function XEActorComponent RayPick ( hr )

射线拾取

Parameters

hr	XEHitResult [in][out]拾取结果结构体，包含输入的射线起始位置和方向；输出的拾取到的XEActor、拾取到的3D场景的坐标点等，具体参考XEHitResult的介绍.

Returns: XEHitResult[]; boolean 表示是否拾取到

射线拾取（只拾取当前组件，不包括child）

Parameters

hr	XEHitResult [in][out]拾取结果结构体，包含输入的射线起始位置和方向；输出的拾取到的XEActor、拾取到的3D场景的坐标点等，具体参考XEHitResult的介绍.

Returns: boolean 表示是否拾取到

◆ RayPick() [2/2]

function XEActorComponent RayPick	(	hr	,
		viewport	,
		vScreenPoint
	)

射线拾取

Parameters

hr	XEHitResult [in][out]拾取结果结构体，包含输入的射线起始位置和方向；输出的拾取到的XEActor、拾取到的3D场景的坐标点等，具体参考XEHitResult的介绍.
viewport	XViewport 当前组件所在世界绑定的视口指针
vScreenPoint	XVECTOR2 拾取时的像素坐标，例如在编辑器的窗口中进行拾取时，鼠标的坐标。

Returns: XEHitResult[]; boolean 表示是否拾取到

◆ Release()

function XEActorComponent Release ( )

释放当前组件申请的资源

Returns: void

◆ ReleaseActorOwner()

function XEActorComponent ReleaseActorOwner ( )

仅当前组件所属的XEActor置为空，但不释放其所指向的指针

Returns: void

◆ RemoveChildComponent()

function XEActorComponent RemoveChildComponent ( pChild )

从当前组件移除指定的子组件

Parameters

pChild XEActorComponent 将要从当前组件的子组件列表中移除的组件

Returns: void

◆ RemoveFromSubview()

function XEActorComponent RemoveFromSubview	(	bResetupSubview	,
		pSubviewName
	)

从指定子视图中删除

Parameters

bResetupSubview	boolean 是否立即重新安装子视图
pSubviewName	string 指定从子视图中移除的名称，如果为空，则该渲染图元将会从所有关联子视图中移除。

Returns: boolean 是否成功

◆ Render()

function XEActorComponent Render ( pViewport )

渲染当前组件，此函数每帧都会被 XEActor 调用。根据不同类型的组件，执行的渲染操作不同。例如，如果当前类型是ParticleSystemComponent，则会渲染组件内的粒子系统。

Parameters

pViewport XEViewport

Returns: void

◆ RotateAxis()

function XEActorComponent RotateAxis	(	vRotateAxis	,
		fDeltaRadian
	)

将当前组件绕vRotateAxis轴旋转fDeltaRadian弧度

Parameters

vRotateAxis	XVECTOR3
fDeltaRadian	number

Returns: void

◆ RotateX()

function XEActorComponent RotateX ( fDeltaRadian )

将当前组件绕X轴旋转fDeltaRadian弧度。

Parameters

fDeltaRadian number

Returns: void

◆ RotateY()

function XEActorComponent RotateY ( fDeltaRadian )

将当前组件绕Y轴旋转fDeltaRadian弧度。

Parameters

fDeltaRadian number

Returns: void

◆ RotateZ()

function XEActorComponent RotateZ ( fDeltaRadian )

将当前组件绕Z轴旋转fDeltaRadian弧度。

Parameters

fDeltaRadian number

Returns: void

◆ ScaleComponent()

function XEActorComponent ScaleComponent ( vNewScale )

将当前组件的大小设vNewScale

Parameters

vNewScale XVECTOR3

Returns: boolean

◆ SetActorOwner()

function XEActorComponent SetActorOwner ( pActor )

设置当前组件所属的XEActor

Parameters

pActor XEActor

Returns: void

◆ SetDeleted()

function XEActorComponent SetDeleted ( bDelete )

设置当前组件和当前组件所关联的子XEActor的删除状态

Parameters

bDelete boolean

Returns: void

◆ SetForwardDirAndUp()

function XEActorComponent SetForwardDirAndUp	(	vForwardDir	,
		vUp
	)

在世界坐标系下，设置当前组件的朝向向量和UP向量。通过设置朝向向量和UP向量设置当前组件的旋转朝向

Parameters

vForwardDir	XVECTOR3
vUp	XVECTOR3

Returns: void

◆ SetHidden()

function XEActorComponent SetHidden ( bHide )

设置当前组件是否隐藏的状态

Parameters

bHide boolean

Returns: void

◆ SetModified()

function XEActorComponent SetModified ( bModified )

标记当前组件是否被已修改

Parameters

bModified boolean

Returns: void

◆ SetPositionAndForwardDirUp()

function XEActorComponent SetPositionAndForwardDirUp	(	vPosition	,
		vForwardDir	,
		vUp
	)

在世界坐标系下，设置当前组件的位置、朝向向量和UP向量，其中设置朝向向量和UP向量是为了计算当前组件的旋转状态

Parameters

vPosition	XVECTOR3
vForwardDir	XVECTOR3
vUp	XVECTOR3

Returns: void

◆ SetWorldOwner()

function XEActorComponent SetWorldOwner ( pWorld )

设置当前组件所处的世界对象，也就是当前组件所属的XEActor所处的世界

Parameters

pWorld XEWorld

Returns: void

◆ Tick()

function XEActorComponent Tick	(	fDelMs	,
		bForceTick
	)

更新当前组件的数据，此函数每帧都会被调用

Parameters

fDelMs	number 每帧更新的时间间隔(ms)
bForceTick	boolean 是否强制Tick.如果为true，不管当前组件是否隐藏，都会更新；如果为false，当前组件如果隐藏时不更新。

Returns: void

◆ UpdateForSerialize()

function XEActorComponent UpdateForSerialize ( )

序列化前更新组件数据

Returns: void

◆ UpdateWorldTransformCommon()

function XEActorComponent UpdateWorldTransformCommon ( )

更新当前组件的世界变换矩阵

Returns: void

◆ WorldToLocal() [1/2]

function XEActorComponent WorldToLocal ( position )

把一个世界坐标系下的位置坐标转换为局部坐标.

Parameters

position XVECTOR3

Returns: XVECTOR3

◆ WorldToLocal() [2/2]

function XEActorComponent WorldToLocal ( vector )

把一个世界坐标系下的位置或旋转坐标转换为局部坐标.

Parameters

vector XVECTOR4

Returns: XVECTOR4

Variable Documentation

◆ ERT_EDITOR

XEActorComponent ERT_EDITOR = 0

◆ ERT_RUNTIME

XEActorComponent ERT_RUNTIME = 0

◆ XEActorComponent

XEActorComponent = {}

Functions

Variables

Function Documentation

◆ AddChildComponent()

◆ AddToSubview()

◆ ApplyWorldTransform()

◆ AttachToComponent()

◆ DeltaLocalMove()

◆ DeltaLocalRotation()

◆ DeltaLocalScale()

◆ DetachFromParent()

◆ Empty()

◆ GetActorOwner()

◆ GetAllChildComponents() [1/2]

◆ GetAllChildComponents() [2/2]

◆ GetAttachParentComponent()

◆ GetChildComponents()

◆ GetCusAABB()

◆ GetDistanceToCamera()

◆ GetForwardVector()

◆ GetIndex()

◆ GetLocation()

◆ GetQuat()

◆ GetRawWorldTransform()

◆ GetRenderPrimitive()

◆ GetRightVector()

◆ GetScale()

◆ GetSubviewEdgeLength()

◆ GetTransform()

◆ GetTypeName()

◆ GetUpVector()

◆ GetWorldLocation()

◆ GetWorldOwner()

◆ GetWorldRotation()

◆ GetWorldScale()

◆ GetWorldTransform()

◆ HasChildComponent()

◆ Initialize()

◆ IsDeleted()

◆ IsHidden()

◆ IsInSubview()

◆ IsModified()

◆ IsTransformMergeMode()

◆ LocalToWorld() [1/2]

◆ LocalToWorld() [2/2]

◆ MergeToWorldTransform()

◆ MoveComponent()

◆ new()

◆ OnSocketRender()

◆ OnSocketTick()

◆ PostTick()

◆ PresentPhysics()

◆ PreTick()

◆ RayPick() [1/2]

◆ RayPick() [2/2]

◆ Release()

◆ ReleaseActorOwner()

◆ RemoveChildComponent()

◆ RemoveFromSubview()

◆ Render()

◆ RotateAxis()

◆ RotateX()

◆ RotateY()

◆ RotateZ()

◆ ScaleComponent()

◆ SetActorOwner()

◆ SetDeleted()

◆ SetForwardDirAndUp()

◆ SetHidden()

◆ SetModified()

◆ SetPositionAndForwardDirUp()

◆ SetWorldOwner()

◆ Tick()

◆ UpdateForSerialize()

◆ UpdateWorldTransformCommon()

◆ WorldToLocal() [1/2]

◆ WorldToLocal() [2/2]

Variable Documentation

◆ ERT_EDITOR

◆ ERT_RUNTIME
