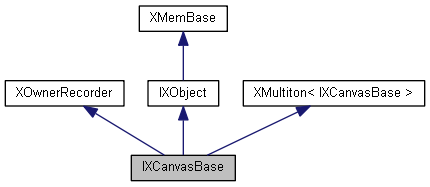

类 IXCanvasBase 继承关系图:

Functions
function IXCanvasBase	Init () end

function IXCanvasBase	Release () end

function IXCanvasBase	DrawString (x, y, szString, clr) end

function IXCanvasBase	DrawQuad (x, y, nWidth, nHeight, clr, bSolid, pMat) end

function IXCanvasBase	Render2DLine (xBegin, yBegin, xEnd, yEnd, clr, pMat) end

function IXCanvasBase	Render2DCircle (vPos, fRadius, vStartNormalizedDir, vEndNormalizedDir, color, bClockWise, bSolid, pMat) end

function IXCanvasBase	RenderLine (vBegin, vEnd, clr, bZEnabled) end

function IXCanvasBase	RenderLines (aVerts, nNumVert, aIndices, nNumIndex, clr, aColors, nNumColor, bZEnabled) end

function IXCanvasBase	RenderAABB (aabb, clr, bSolid, bLight, bZEnabled) end

function IXCanvasBase	RenderSphere (vPos, fRadius, clr, bSolid, bLight, bZEnabled, pMat) end

function IXCanvasBase	RenderOBB (obb, clr, bSolid, bLight, bZEnabled, pMat) end

function IXCanvasBase	RenderBox (vPos, vDir, vUp, vRight, vExts, clr, bSolid, bLight, bZEnabled, pMat) end

function IXCanvasBase	RenderCone (cone, clr, bSolid, bLight, bZEnabled, pMat) end

function IXCanvasBase	RenderCustomGeometry (aVerts, nNumVert, aIndices, nNumIndex, clr, aColors, nNumColor, aNormals, nNumNormal, bLight, bZEnabled) end

function IXCanvasBase	RenderCustomGeometry (aVerts, aColors, aTexcoords, nNumVert, aIndices, nNumIndex, pTex, bZEnabled) end

function IXCanvasBase	RenderCircle (vPos, fRadius, vStartNormalizedDir, vEndNormalizedDir, vNormalizedRotationAxis, color, bSolid, bZEnabled, pWorldMat) end

function IXCanvasBase	RenderCapsule (capsule, clr, bSolid, bLight, bZEnabled, pMat) end

Variables
	IXCanvasBase = {}

Function Documentation

◆ DrawQuad()

function IXCanvasBase DrawQuad	(	x	,
		y	,
		nWidth	,
		nHeight	,
		clr	,
		bSolid	,
		pMat
	)

绘制四边形

Parameters

x	number 绘制的起始位置坐标的x分量
y	number 绘制的起始位置坐标的y分量
nWidth	number 绘制的四边形宽度
nHeight	number 绘制的四边形高度
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充四边形区域，默认是false
pMat	XMATRIX3 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

◆ DrawString()

function IXCanvasBase DrawString	(	x	,
		y	,
		szString	,
		clr
	)

绘制字符串

Parameters

x	number 绘制的位置坐标的x分量
y	number 绘制的位置坐标的y分量
szString	string 要绘制的字符串内容
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）

Returns: void

◆ Init()

function IXCanvasBase Init ( )

初始化

Returns: boolean

◆ Release()

function IXCanvasBase Release ( )

释放

Returns: void

◆ Render2DCircle()

function IXCanvasBase Render2DCircle	(	vPos	,
		fRadius	,
		vStartNormalizedDir	,
		vEndNormalizedDir	,
		color	,
		bClockWise	,
		bSolid	,
		pMat
	)

IXCanvasBase_Render2DCircle00

Parameters

vPos	XVECTOR2
fRadius	number
vStartNormalizedDir	XVECTOR2
vEndNormalizedDir	XVECTOR2
color	XCOLORBASE
bClockWise	boolean
bSolid	boolean
pMat	XMATRIX3

Returns: void

◆ Render2DLine()

function IXCanvasBase Render2DLine	(	xBegin	,
		yBegin	,
		xEnd	,
		yEnd	,
		clr	,
		pMat
	)

绘制2D直线

Parameters

xBegin	number 直线的起始点坐标x分量
yBegin	number 直线的起始点坐标y分量
xEnd	number 直线的结束点坐标x分量
yEnd	number 直线的结束点坐标y分量
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
pMat	XMATRIX3 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

◆ RenderAABB()

function IXCanvasBase RenderAABB	(	aabb	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled
	)

绘制AABB包围盒

Parameters

aabb	XCusAABB 要绘制的包围盒信息
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充绘制的区域，默认是false
bLight	boolean 是否绘制光照信息，默认为xtrue
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)

Returns: void

◆ RenderBox()

function IXCanvasBase RenderBox	(	vPos	,
		vDir	,
		vUp	,
		vRight	,
		vExts	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled	,
		pMat
	)

IXCanvasBase_RenderBox00

Parameters

vPos	XVECTOR3
vDir	XVECTOR3
vUp	XVECTOR3
vRight	XVECTOR3
vExts	XVECTOR3
clr	XCOLORBASE
bSolid	boolean
bLight	boolean
bZEnabled	boolean
pMat	XMATRIX4

Returns: void

◆ RenderCapsule()

function IXCanvasBase RenderCapsule	(	capsule	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled	,
		pMat
	)

绘制胶囊体

Parameters

capsule	XCusCapsule 要绘制的胶囊体信息
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充绘制的区域，默认是false
bLight	boolean 是否绘制光照信息，默认为xtrue
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)
pMat	XMATRIX4 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

◆ RenderCircle()

function IXCanvasBase RenderCircle	(	vPos	,
		fRadius	,
		vStartNormalizedDir	,
		vEndNormalizedDir	,
		vNormalizedRotationAxis	,
		color	,
		bSolid	,
		bZEnabled	,
		pWorldMat
	)

IXCanvasBase_RenderCircle00

Parameters

vPos	XVECTOR3
fRadius	number
vStartNormalizedDir	XVECTOR3
vEndNormalizedDir	XVECTOR3
vNormalizedRotationAxis	XVECTOR3
color	XCOLORBASE
bSolid	boolean
bZEnabled	boolean
pWorldMat	XMATRIX4

Returns: void

◆ RenderCone()

function IXCanvasBase RenderCone	(	cone	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled	,
		pMat
	)

绘制椎体

Parameters

cone	XCusCone 要绘制的椎体信息
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充绘制的区域，默认是false
bLight	boolean 是否绘制光照信息，默认为xtrue
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)
pMat	XMATRIX4 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

◆ RenderCustomGeometry() [1/2]

function IXCanvasBase RenderCustomGeometry	(	aVerts	,
		nNumVert	,
		aIndices	,
		nNumIndex	,
		clr	,
		aColors	,
		nNumColor	,
		aNormals	,
		nNumNormal	,
		bLight	,
		bZEnabled
	)

IXCanvasBase_RenderCustomGeometry00

Parameters

aVerts	XVECTOR3
nNumVert	number
aIndices	number
nNumIndex	number
clr	XCOLORBASE
aColors	XCOLORBASE
nNumColor	number
aNormals	XVECTOR3
nNumNormal	number
bLight	boolean
bZEnabled	boolean

Returns: void

◆ RenderCustomGeometry() [2/2]

function IXCanvasBase RenderCustomGeometry	(	aVerts	,
		aColors	,
		aTexcoords	,
		nNumVert	,
		aIndices	,
		nNumIndex	,
		pTex	,
		bZEnabled
	)

IXCanvasBase_RenderCustomGeometry01

Parameters

aVerts	XVECTOR3
aColors	XCOLORBASE
aTexcoords	XVECTOR2
nNumVert	number
aIndices	number
nNumIndex	number
pTex	IXTexture
bZEnabled	boolean

Returns: void

◆ RenderLine()

function IXCanvasBase RenderLine	(	vBegin	,
		vEnd	,
		clr	,
		bZEnabled
	)

绘制一条3D直线

Parameters

vBegin	XVECTOR3 直线起始点坐标
vEnd	XVECTOR3 直线结束点坐标
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)

Returns: void

◆ RenderLines()

function IXCanvasBase RenderLines	(	aVerts	,
		nNumVert	,
		aIndices	,
		nNumIndex	,
		clr	,
		aColors	,
		nNumColor	,
		bZEnabled
	)

IXCanvasBase_RenderLines00

Parameters

aVerts	XVECTOR3
nNumVert	number
aIndices	number
nNumIndex	number
clr	XCOLORBASE
aColors	XCOLORBASE
nNumColor	number
bZEnabled	boolean

Returns: void

◆ RenderOBB()

function IXCanvasBase RenderOBB	(	obb	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled	,
		pMat
	)

绘制OBB包围盒

Parameters

obb	XCusOBB 要绘制的包围盒信息
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充绘制的区域，默认是false
bLight	boolean 是否绘制光照信息，默认为xtrue
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)
pMat	XMATRIX4 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

◆ RenderSphere()

function IXCanvasBase RenderSphere	(	vPos	,
		fRadius	,
		clr	,
		bSolid	,
		bLight	,
		bZEnabled	,
		pMat
	)

绘制球状

Parameters

vPos	XVECTOR3 要绘制的包围盒信息
fRadius	number 要绘制的包围盒信息
clr	XCOLORBASE 绘制颜色（XCOLORBASE格式）
bSolid	boolean 是否用颜色填充绘制的区域，默认是false
bLight	boolean 是否绘制光照信息，默认为xtrue
bZEnabled	boolean 是否开启深度测试，默认为xtrue(开启后，只绘制观察者可见到的部分)
pMat	XMATRIX4 叠加矩阵，默认为空。（如果设置了叠加矩阵，绘制信息会叠加上这个矩阵数据）

Returns: void

Variable Documentation

◆ IXCanvasBase

IXCanvasBase = {}
